Latihan ASAS

Cari Hambatan (R) Total :

1/Rp1 = 1/10 + 1/10 = 2/10

Rp1 = 10/2 = 5 Ω

Rs1 = 10 + 5 + 10 + 10 = 35 Ω

1/Rp2 = 1/35 + 1/10 = 9/70

Rp2 = 70/9 = 7,78 Ω

Rtotal = 7,78 + 10 = 17,78 Ω

Cari Kuat Arus (I):

I = V/R

I = 10,7/ 17,78 = 0,60 A

Cari Hambatan (R) Total :

1/Rp1 = 1/10 + 1/10 = 2/10

Rp1 + 10/2 = 5 Ω

Rs1 = 10 + 5 + 5 + 10 = 32 Ω

1/Rp2 = 1/35 + 1/0 = 0 Ω

Rtotal = 10 Ω

Cari Kuat Arus (I) :

I = V/R

I = 10/10 = 1 A

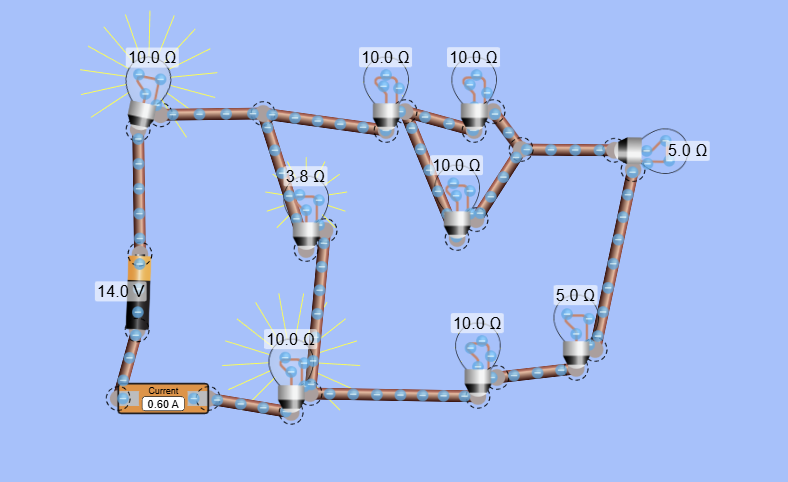

Cari Hambataan (R) Total :

1/Rp1 = 1/10 +1/10 = 2/10

Rp1 = 10/2 = 5 Ω

Rs1 = 10 + 5 + 5 + 5 + 10 = 35 Ω

1/Rp2 = 1/35 + 1/3,8 = 3,8/133 + 35/133 = 38,8/133

Rp2 = 133/38,8 = 3,43 Ω

Rtotal = 10 + 3,43 + 10 = 23,43 Ω

Cari Kuat Arus (I) =

I = V/R

I = 14/23,43 = 0,6 A

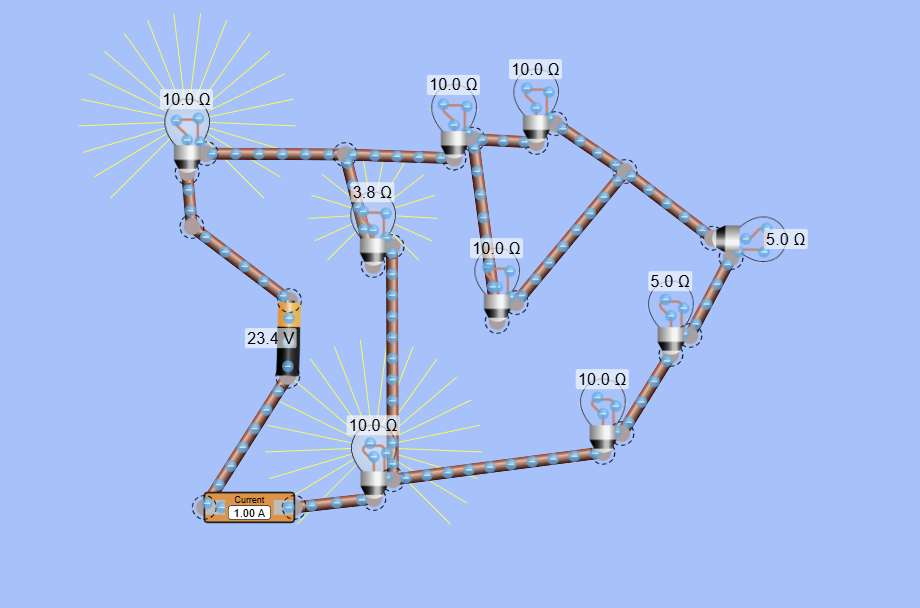

Cari Hambataan (R) Total :

1/Rp1 = 1/10 +1/10 = 2/10

Rp1 = 10/2 = 5 Ω

Rs1 = 10 + 5 + 5 + 5 + 10 = 35 Ω

1/Rp2 = 1/35 + 1/3,8 = 3,8/133 + 35/133 = 38,8/133

Rp2 = 133/38,8 = 3,43 Ω

Rtotal = 10 + 3,43 + 10 = 23,43 Ω

Cari Kuat Arus (I) =

I = V/R

I = 23,4/23,43 = 1 A

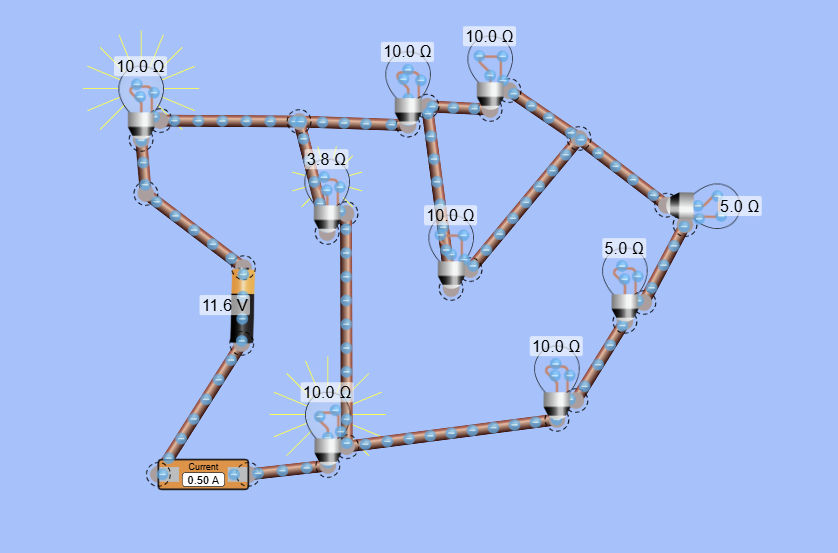

Cari Hambataan (R) Total :

1/Rp1 = 1/10 +1/10 = 2/10

Rp1 = 10/2 = 5 Ω

Rs1 = 10 + 5 + 5 + 5 + 10 = 35 Ω

1/Rp2 = 1/35 + 1/3,8 = 3,8/133 + 35/133 = 38,8/133

Rp2 = 133/38,8 = 3,43 Ω

Rtotal = 10 + 3,43 + 10 = 23,43 Ω

Cari Kuat Arus (I) =

I = V/R

I = 11,6/23,43 = 0,5 A
