Rangkaian, Seri, Pararel & Campuran

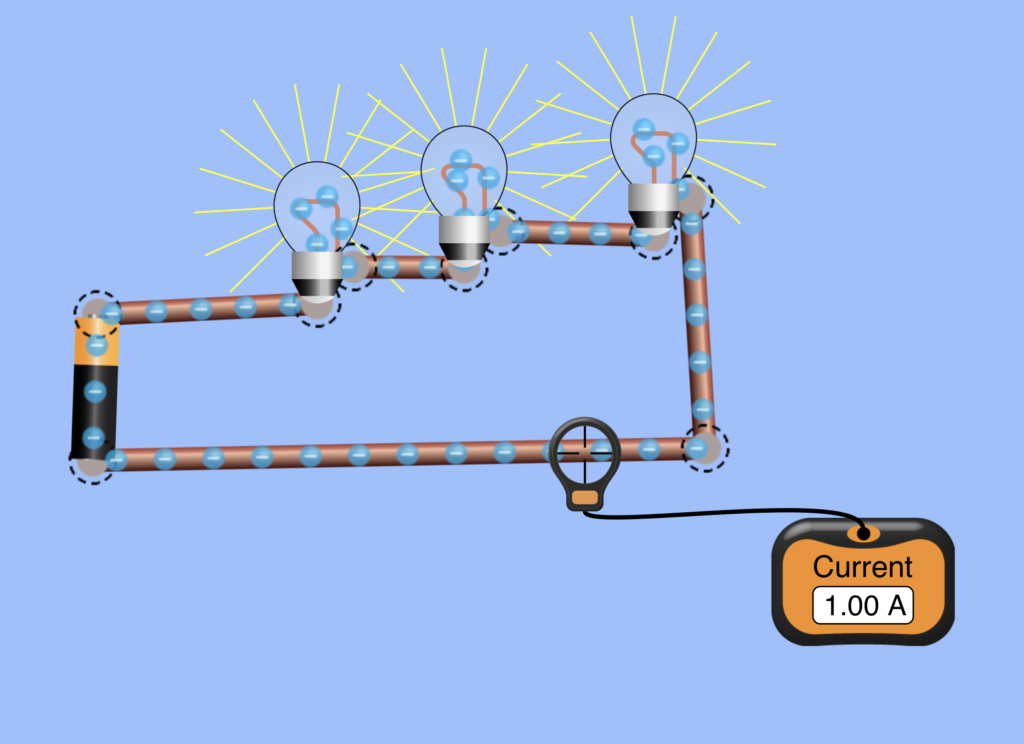

Rangkaian Seri
Rangkaian seri adalah susunan komponen listrik yang terhubung secara berurutan dalam satu jalur tunggal, sehingga arus listrik mengalir melalui setiap komponen secara berurutan. Ciri utamanya adalah kuat arus yang mengalir di setiap komponen bernilai sama, sedangkan tegangan akan dibagi di setiap komponen. Jika satu komponen dalam rangkaian seri rusak atau terputus, maka seluruh rangkaian akan berhenti berfungsi.
Rtotal=R1+R2+R3+…
Tegangan terbagi:
Vn=I×Rn

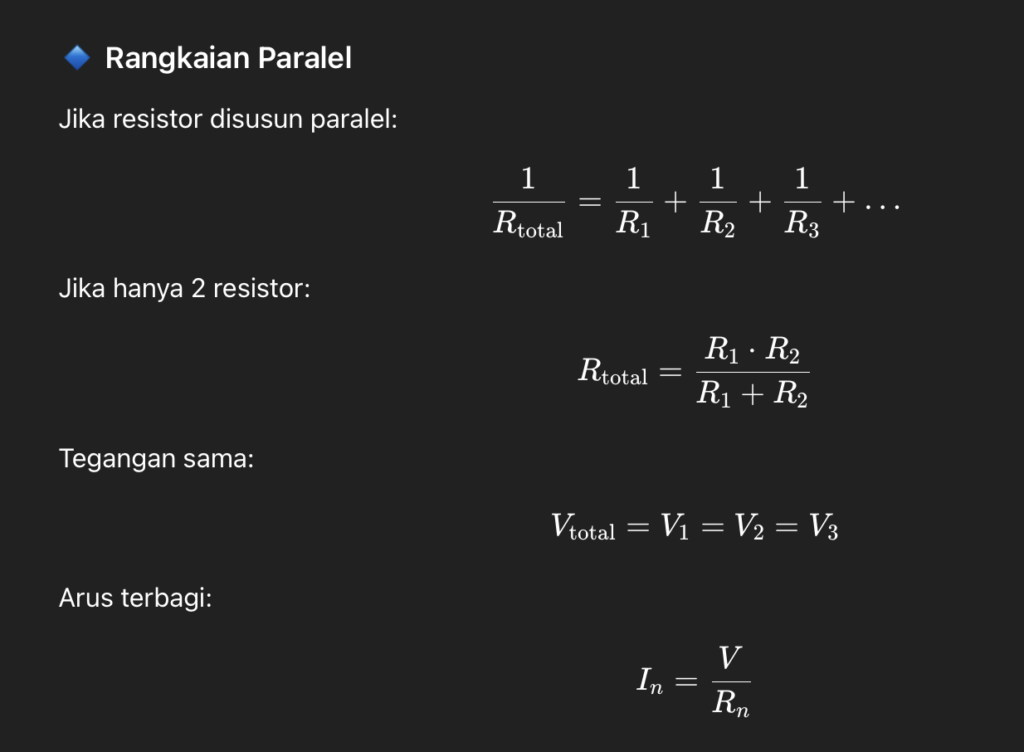

Rangkaian Paralel
Rangkaian paralel adalah susunan komponen listrik yang dipasang secara sejajar dan bercabang dari sumber listrik yang sama. Dalam rangkaian ini, tegangan pada setiap komponen adalah sama, tetapi arus listrik yang mengalir berbeda-beda pada setiap cabang. Ciri utamanya adalah jika satu komponen terputus, komponen lainnya akan tetap berfungsi, seperti yang umum digunakan pada instalasi listrik di rumah untuk lampu dan stopkontak.

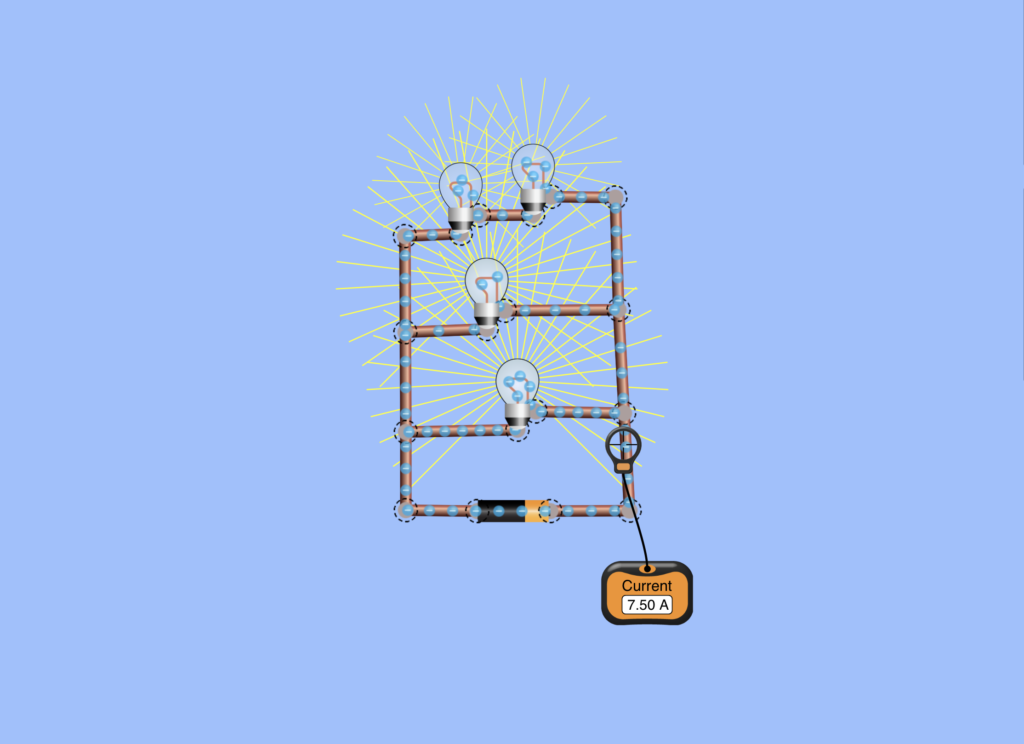

Rangkaian Campuran
Rangkaian campuran adalah kombinasi dari rangkaian seri dan paralel dalam satu sistem listrik. Rangkaian ini menggabungkan karakteristik kedua jenis rangkaian tersebut, dimana beberapa komponen dihubungkan secara seri dan yang lainnya dihubungkan secara paralel. Contoh penggunaan rangkaian campuran adalah pada instalasi listrik di gedung, kendaraan, dan perangkat elektronik, di mana dibutuhkan fleksibilitas dan kemampuan beban tidak saling mempengaruhi secara total.
Rtotal= Rseri + Rparalel
