Belajar rangkaian yuk
Rangkaian elektronika adalah gabungan dari beberapa komponen elektronik (seperti resistor, kapasitor, dan transistor) yang saling terhubung untuk mengendalikan dan memproses aliran arus listrik guna menghasilkan fungsi tertentu.
Macam macam Rangkaian

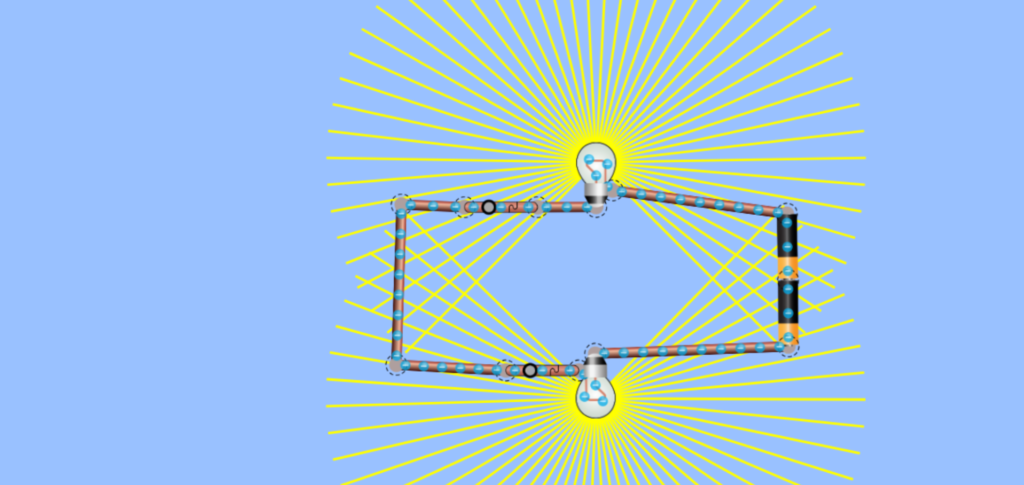

Rangkaian seri adalah rangkaian listrik di mana komponen-komponennya disusun berurutan dalam satu jalur, sehingga arus listrik hanya memiliki satu jalan untuk mengalir.
Rseri = R1+R2+R3
Rangkaian paralel adalah rangkaian listrik di mana komponen-komponennya disusun dalam cabang-cabang terpisah, sehingga arus listrik dapat mengalir melalui lebih dari satu jalur.
1/Paralel = 1/R1 + 1/R2 + 1/R3

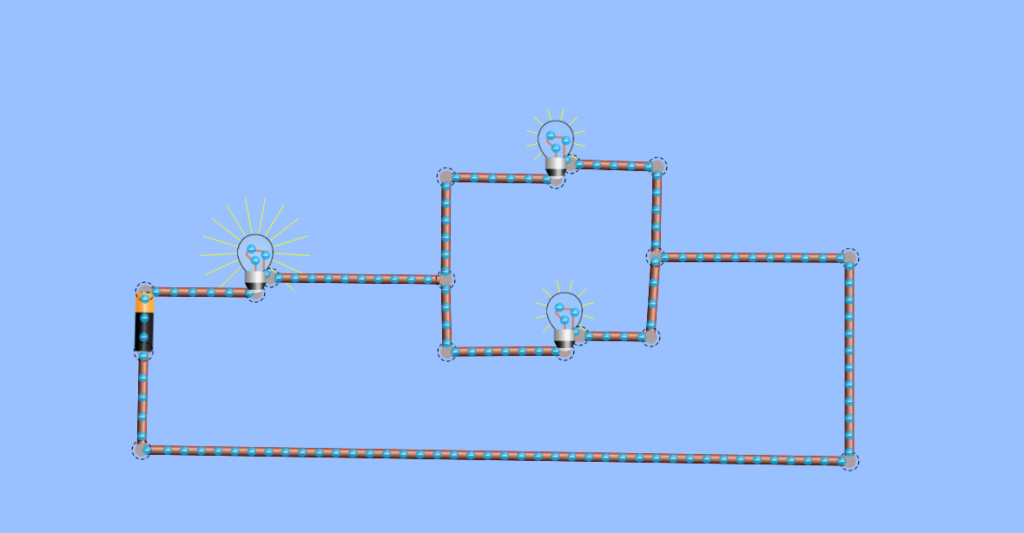

Rangkaian campuran adalah gabungan antara rangkaian seri dan rangkaian paralel dalam satu rangkaian listrik. Sebagian komponen tersusun berurutan (seri), sementara sebagian lainnya bercabang (paralel).mattis, pulvinar dapibus leo.
Rcampuran = Rseri + Rparalel

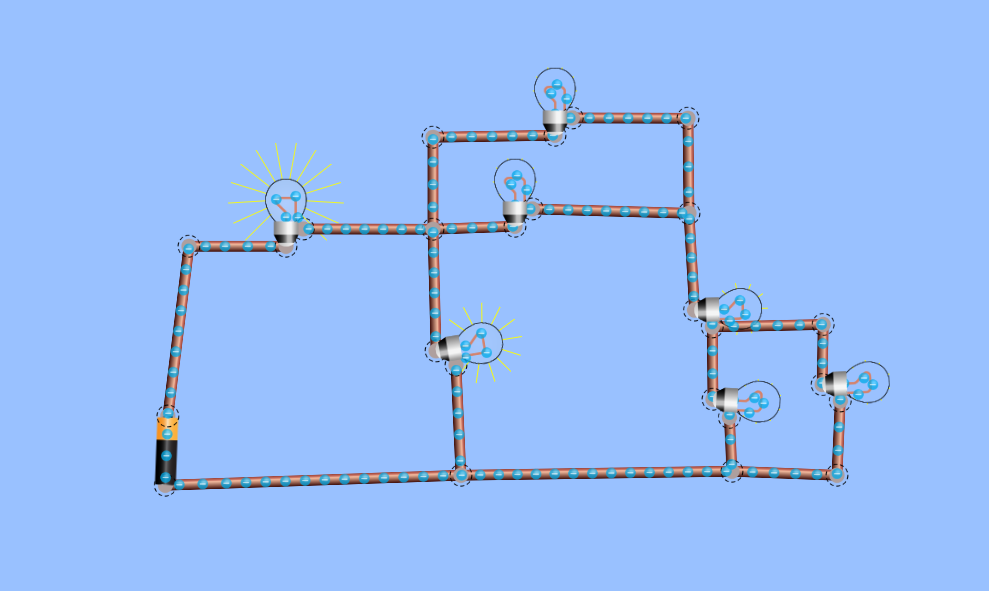

Pengerjaan contoh soal
Menghitung hambatan paralel R5 dan R6:
R56=100+100100×100=20010000=50Ω
Menghitung hambatan paralel R2 dan R7:
R27=600+600600×600=1200360000=300Ω
Menggabungkan R2, R4, R5, R6, dan R7 secara seri:
R24567=300+400+50=750Ω
Menghitung paralel antara R24567 dan R3:
R (24567)3=400+750400×750=1150300000≈260,87Ω
Menambahkan hambatan seri dengan R1 untuk mendapatkan total hambatan rangkaian:
Rtotal=260,87+200=460,87Ω
Volt = 10
R total = 460,8695652173913
Arus = 0,0216981132075472

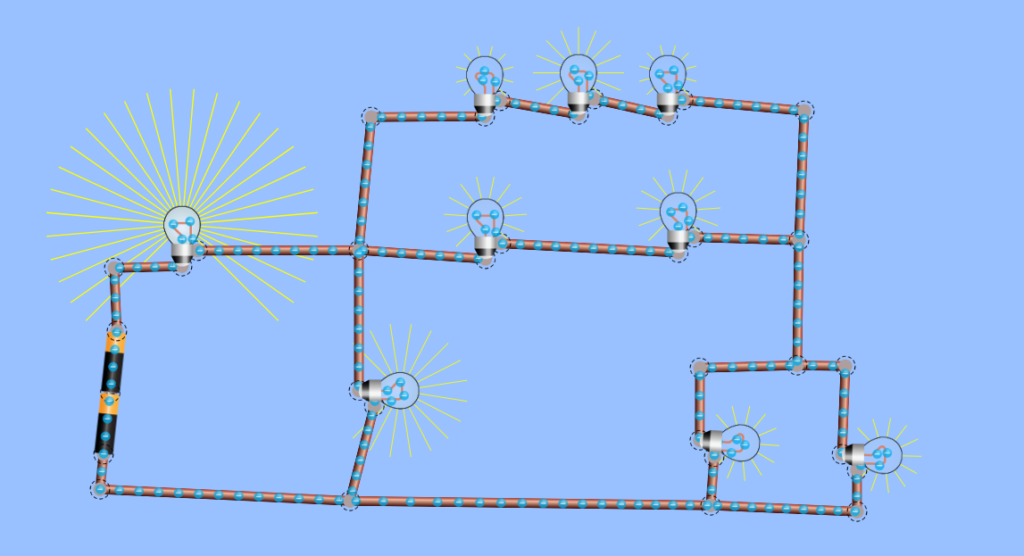

- Paralel R5 dan R6
R56=200+200200×200=40040000=100 Ω
- Seri R7, R8, dan R9
R789=100+300+100=500 Ω
- Seri R2 dan R10
R210=250+250=500 Ω
- Paralel R789 dan R210
R(789)(210)=500+500500×500=1000250000=250 Ω
- Seri R(789)(210) dengan R56
R25678910=R56+R(789)(210)=100+250=350 Ω
- Paralel R3 dan R25678910
R(3)(25678910)=1500+3501500×350=1850525000≈283,7837837837838 Ω
- Tambah R1 (seri) untuk mendapatkan totalRtotal=R(3)(25678910)+R1=283,7837837837838+500≈783,7837837837838 Ω
