Rangkaian Seri Paralel & Campuran
Campuran
Rangkaian campuran adalah rangkaian listrik yang terdiri dari gabungan rangkaian seri dan paralel dalam satu rangkaian.

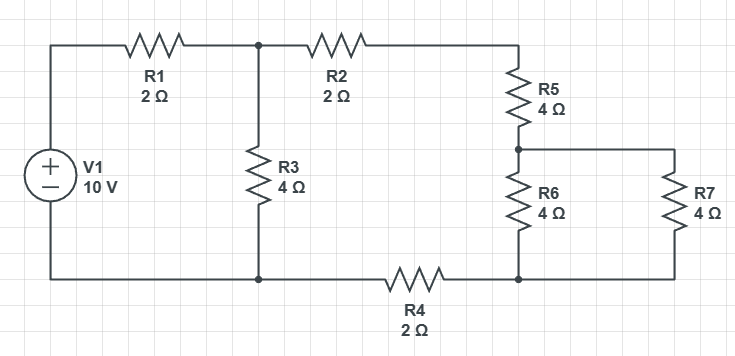

diket: R1= 2 ohm, R2= 2 ohm, R3= 4 ohm, R4= 2 ohm, R5= 4 ohm, R6= 4 ohm, R7= 4 ohm. V=10
ditanya: arus?
dijawab:
paralel= R67= 2 ohm
R567= 6 ohm
R4567 = 8 ohm
R24567= 10 ohm
Rtotal= R3 R24567 = 2.86 ohm
Rtotal= R1 + RP = 2+2.86 = 4.86

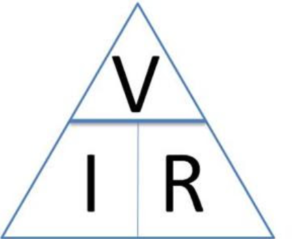

I= v/r= 10/4.86 = 2.06 A
Seri

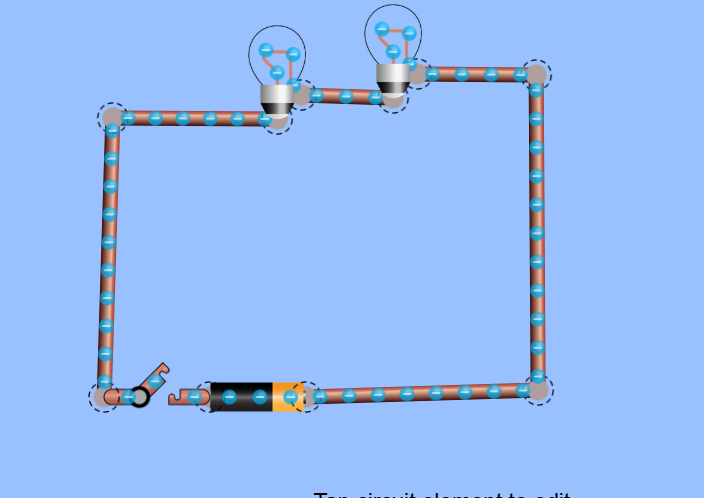

Rangkaian seri adalah rangkaian yang komponennya disusun berderet dalam satu jalur, tanpa percabangan.
diket: baterai 10 V dan dua lampu 4 Ω seri.
di tanya: arus?
di jawab: Rtotal=4Ω+4Ω=8Ω
I= V/R = 10/8
I= 1.25 A
Paralel
Rangkaian pararel adalah rangkaian yang komponennya terhubung dalam cabangan, sehingga setiap komponen mendapat jalur sendiri dari sumber arus.
diket: I=1.8 A V= 10
di tanya: hambatan total?
di jawab: Rtotal= 10/1.8
hambatan total= 5.56Ω
ASAS ICCT
Mr. Bayu : Diteliti lagi

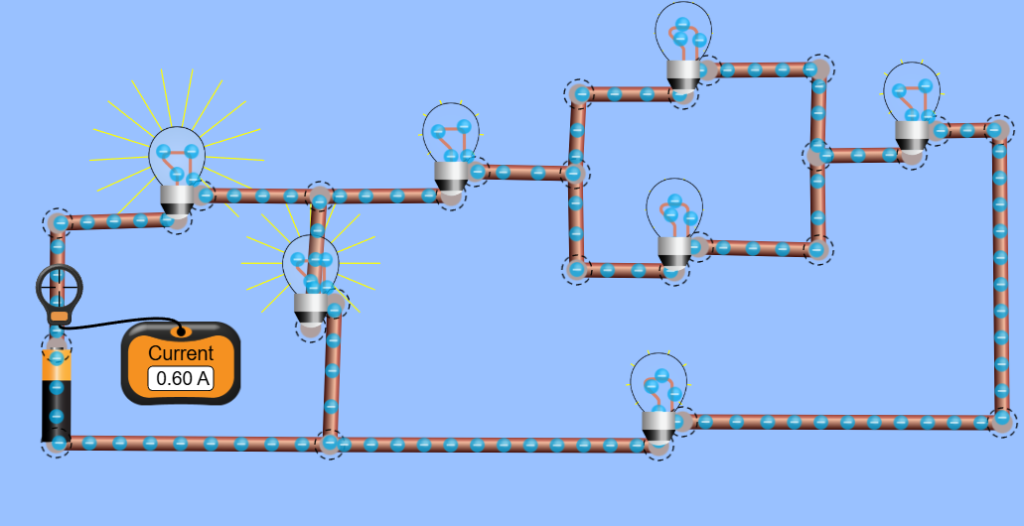

diket: R4 paralel R5, R2+ (r45)+R6+R7, (R24567) paralel (R3), (hasilnya) di seri R1
Rtotal = 1/10 + 1/10 = 5 ohm, 10+5+10+10= 35 ohm, 1/35 + 1/10= 9/70= 7.78 ohm, 10+7.78 = 17.78 ohm
I=V/R
I= 10.7/17.78 = 0.60 A

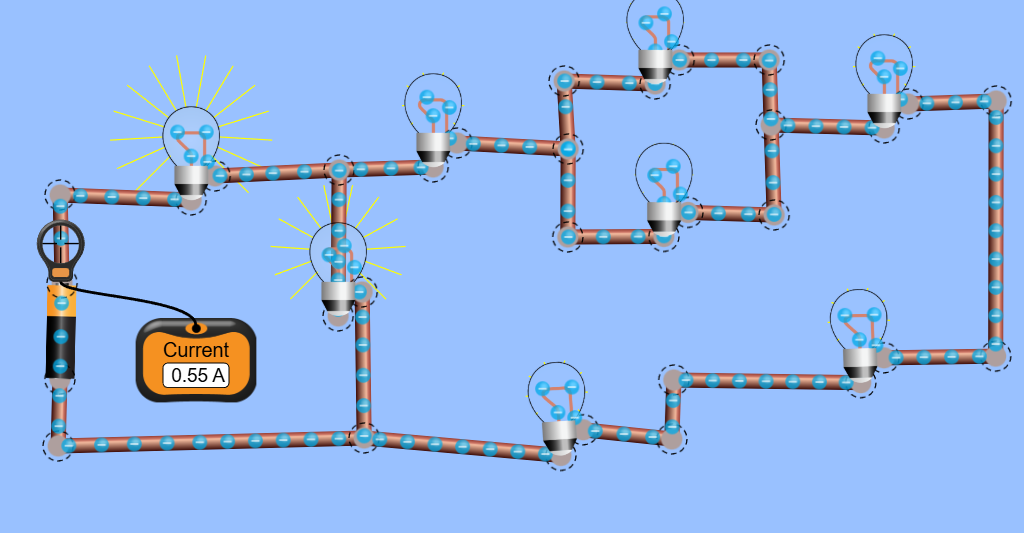

diket: R4 ll R5, R3+R45+R6+R7+R8, R345678 ll R2, (Rhasilnya) + R1
Rtotal: =1/10+1/10= 5 ohm, =10+5+10+10+10= 45 ohm, 1/45 + 1/10 = 8.18 ohm, =8.18 + 10 =18.18 ohm
I=V/R
I= 10/18.18 = 0.55 A

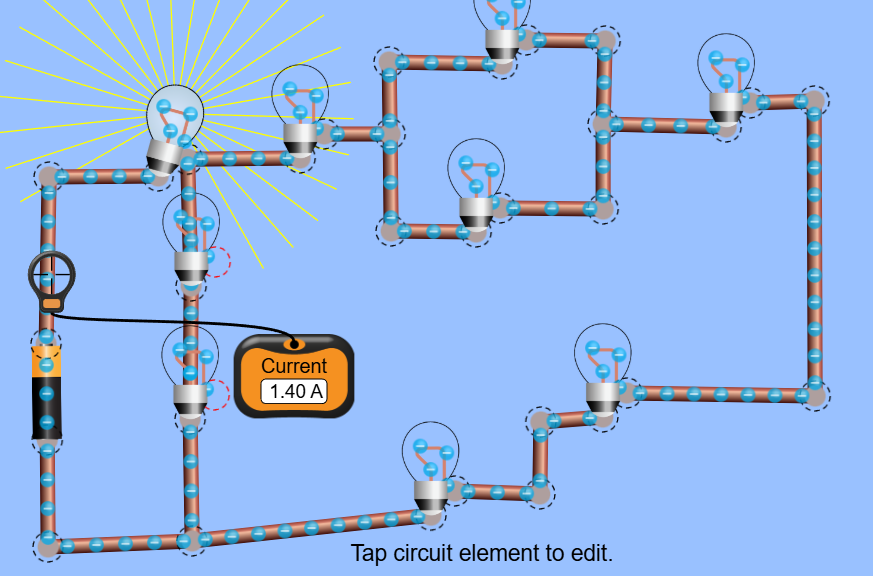

diket: R5 ll R6, R2+R56+R7+R8+R9= Rs1 R3+R4=Rs2 Rs1 ll Rs2 R(hasilnya) + R1
Rtotal= 1/10+1/10= 5 ohm =10+5+5+5+10= 35 ohm =10+3.8= 13.8 ohm = 1/35+1/13.8 = 0.101 ohm =10+0.101 =10,101
I= V/R
I= 14/10.101 = 1.40 A
>> hasilnya R = 19.89 Ohm
>> Arusnya I = 0.7 Ampere
Teliti lagi (MR BAYU)
