Rangkaian listrik adalah jalur tertutup yang saling terhubung antara sumber listrik (seperti baterai atau generator) dan komponen listrik (seperti lampu, resistor, sakelar) agar arus listrik dapat mengalir, memungkinkan energi listrik digunakan untuk menjalankan perangkat atau memberikan fungsi tertentu.

Silakan Temen temen pahami materi singkat yang tersedia di video samping ini dulu yaa

Soal dan jawabannya

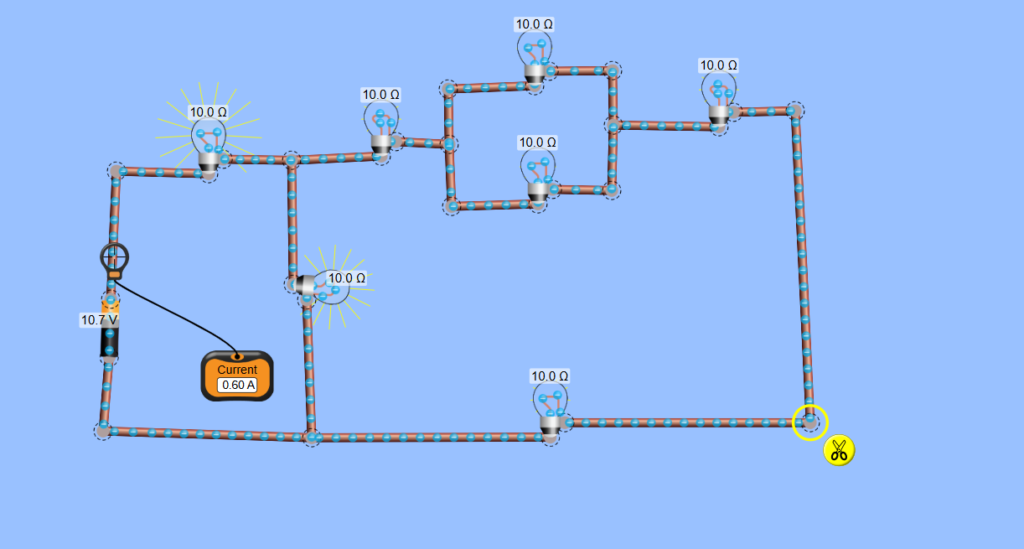

SOAL 1

Mencari R total dengan cara:

R45=10×10/10+10=5 ohm

Rseri=R2+R45+R6+R7=10+5+10+10=35 ohm

Rparalel=R3x35/R3+35=7,78 ohm

Rtotal=7,78+R1=17,78 ohm

Mencari arus dengan cara:

I=V/R=10,7/17,78=0,60 A

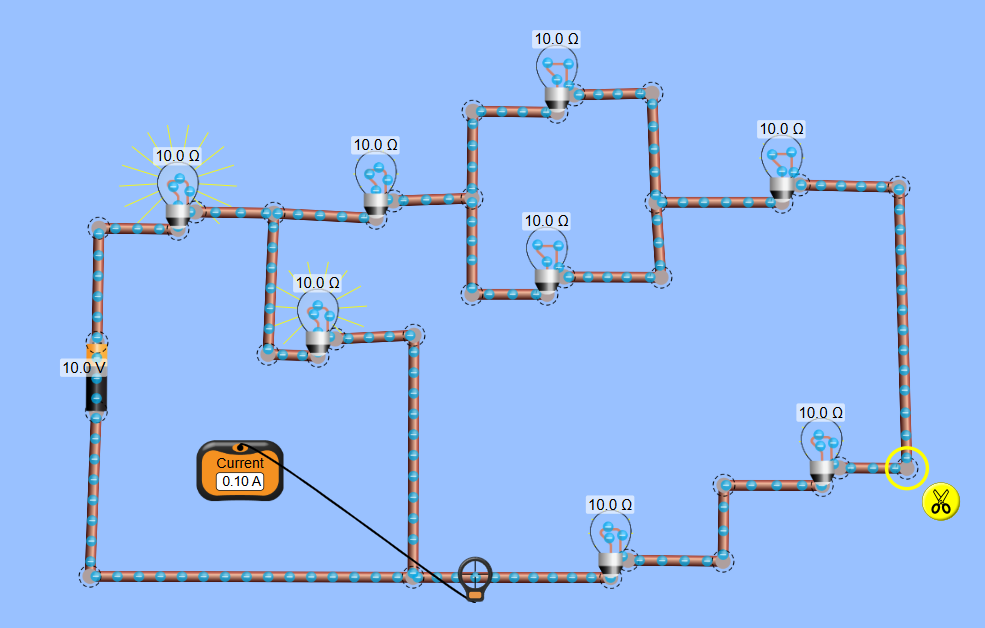

SOAL 2

  • Cari R total atau hambatan total
  • Simulasikan di dalam Phet screenshoot hasilnya tambahkan hasil pengukuran menggunakan Amperemeter dekat baterai
  • Cari I atau Arusnya di Phet
  • Cari I atau Arus dalam perhitungan manual.
  • Masukkan di Wordpres jawaban beserta caranya dalam menyederhanakan Rangkaian

  • Mencari R total dengan cara:

    R45=5 ohm

    Rseri=R3+R45+R6+R7+R8=10+5+10+10+10=45 ohm

    Rparalel=45xR2/45+R2=8,18 ohm

    Rtotal=8,18+R1=18,18 ohm

    Mencari arus dengan cara:

    I=V/R=10/18,18=0,55 A

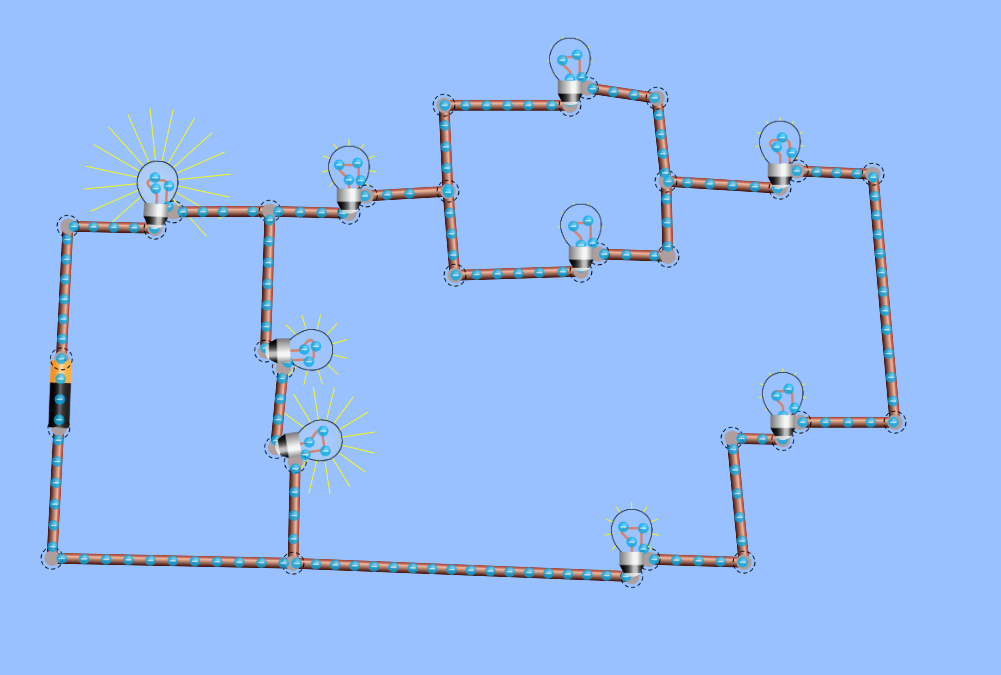

SOAL 3

  • Cari R total atau hambatan total
  • Simulasikan di dalam Phet screenshoot hasilnya tambahkan hasil pengukuran menggunakan Amperemeter dekat baterai
  • Cari I atau Arusnya di Phet
  • Cari I atau Arus dalam perhitungan manual.
  • Masukkan di Wordpres jawaban beserta caranya dalam menyederhanakan Rangkaian

  • Mencari hambatan total

    R56=5 ohm

    Rseri=35 ohm

    Rseri2=13,8 ohm

    Rtotal=19,9

    hambatan total/r total=19,9 ohm

    Mencari arus

    I=V/R=14/19,9=0,70

    arus=0,70 A

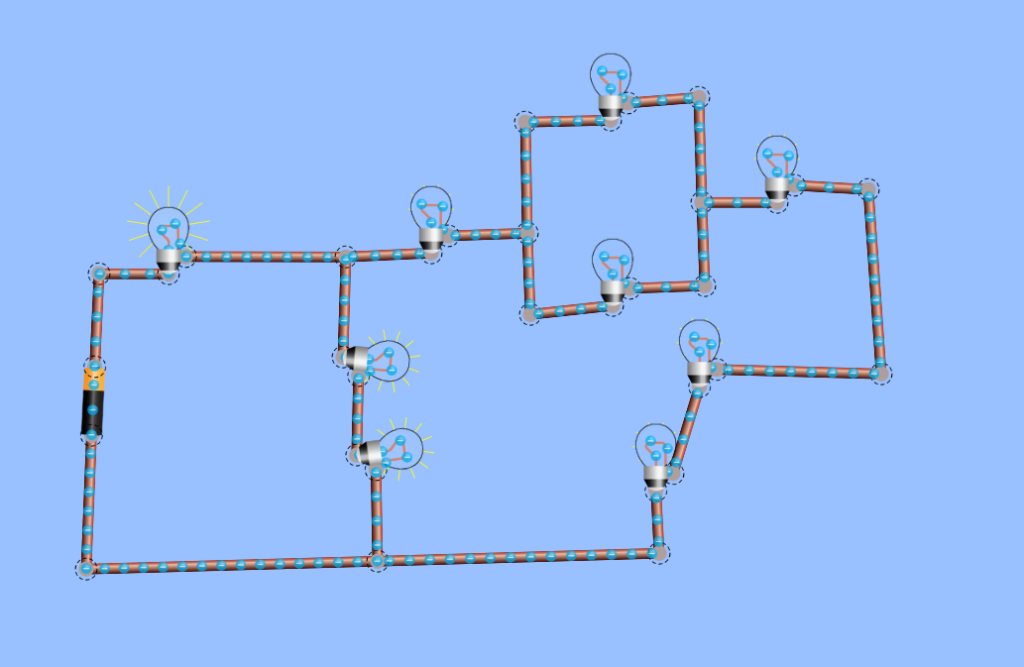

Soal 4



  • Cari R total atau hambatan total
  • Simulasikan di dalam Phet screenshoot hasilnya tambahkan hasil pengukuran menggunakan Amperemeter dekat baterai
  • Cari I atau Arusnya di Phet
  • Cari I atau Arus dalam perhitungan manual.
  • Masukkan di Wordpres jawaban beserta caranya dalam menyederhanakan Rangkaian

  • Rtotal=10+10+3,8=23,8 ohm

    I=V/R=23,4/23,8=0,983  terus dibulatkan menjadi 1A

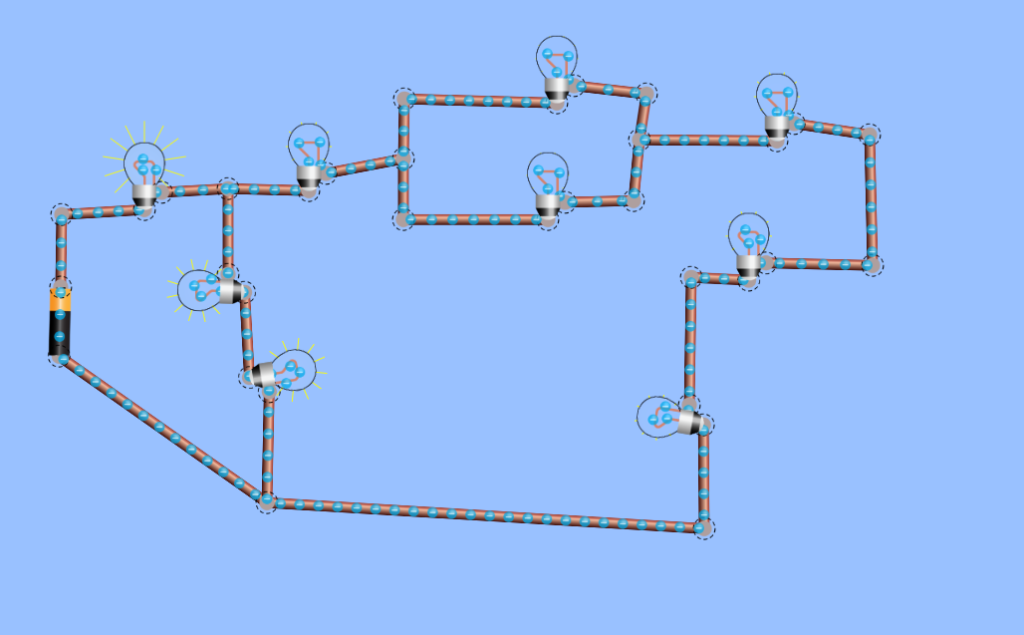

Soal 5

Untuk nomor 5 saya memakai rumus R=V/I karena lebih mudah dalam mencari R nya, I  nya sudah diketahui dan V nya. Sehingga untuk mencari R lebih mudah jika menggunakan rumus tersebut.

R=V/I=11,6/0,50=23,2 ohm.
