Rangkaian Seri, Paralel, dan Campuran

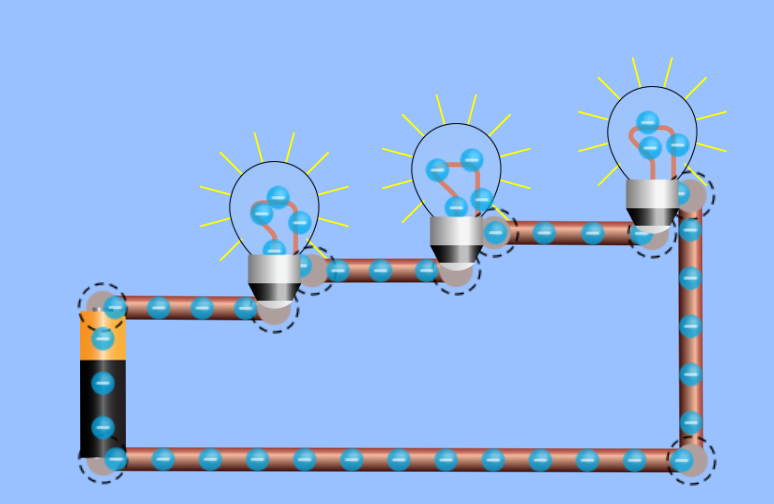

Rangkaian seri adalah susunan komponen listrik yang terhubung secara berurutan dalam satu jalur tunggal, sehingga arus listrik hanya memiliki satu jalur untuk mengalir. Dalam rangkaian ini, kuat arus yang mengalir melalui setiap komponen sama, dan jika satu komponen rusak atau dilepas, seluruh rangkaian akan terputus.

Rumus:

R total= R1 + R2 + R3 + R..

I = V/R

V= I × R

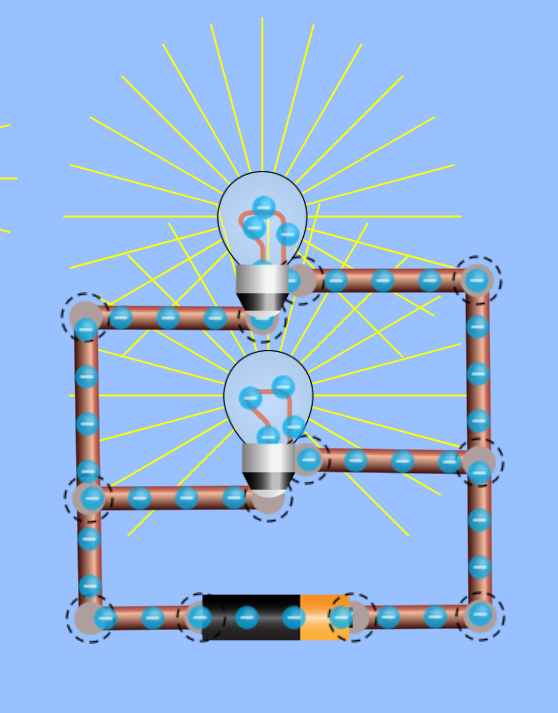

Rangkaian paralel adalah jenis rangkaian listrik di mana komponen-komponennya disusun secara berjajar atau bercabang, sehingga arus listrik dapat mengalir melalui lebih dari satu jalur. Keunggulan utamanya adalah setiap komponen mendapatkan tegangan yang sama, dan jika salah satu komponen rusak atau putus, komponen lainnya akan tetap berfungsi.

Rumus:

R total= 1/R1 + 1/R2 + 1/R..

I = V/R

V= I × R

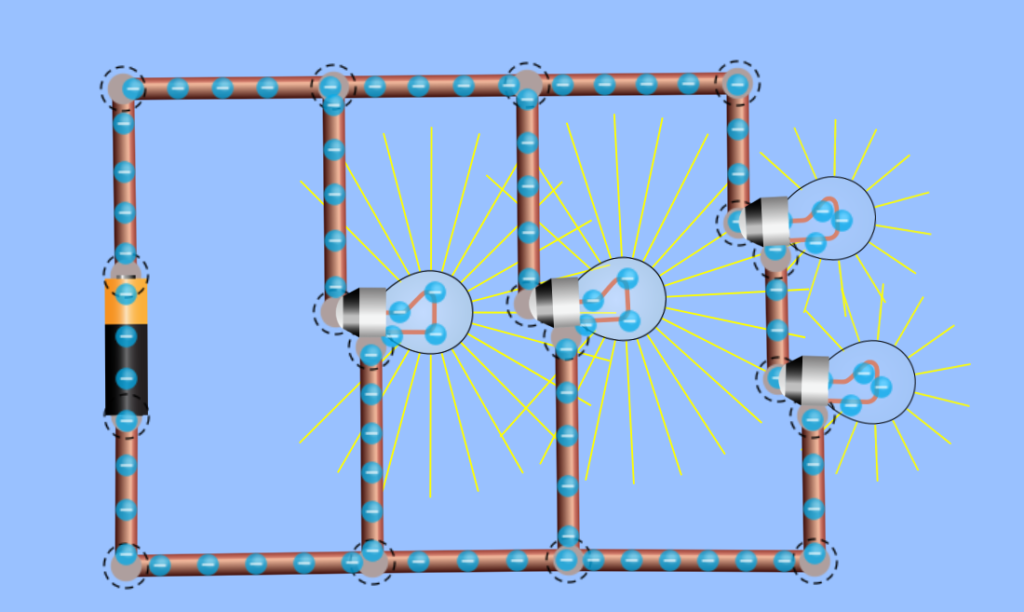

Rangkaian campuran (seri-paralel) adalah kombinasi dari rangkaian seri dan paralel di mana beberapa komponen dihubungkan secara berurutan (seri) sementara komponen lainnya dihubungkan secara berjajar (paralel) dalam satu sistem.

Rumus:

Mencari R Total

R seri = R1 + R2

R paralel = 1/R3 + 1/R4

Hasil R seri di jadiin paralel 1/Rseri + 1/P paralel

I = V/R

V= I × R

˚.⋆✶ SAS ✶⋆.˚

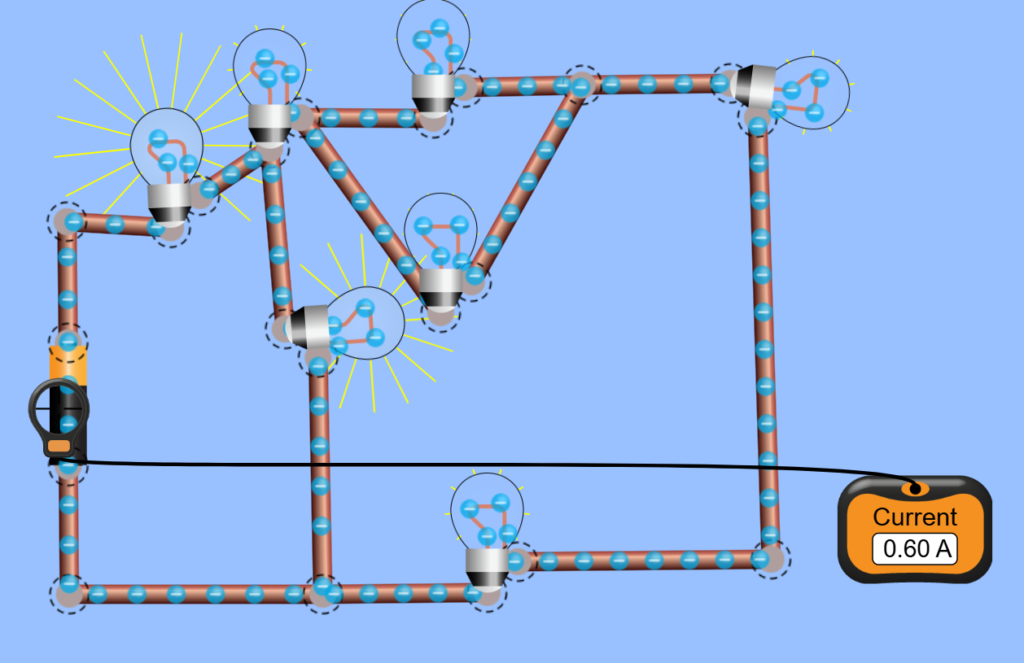

✿ R total = Rp 1 : 1/R4 + 1/R5 = 1/10 + 1/10 = 2/10 = 10/2 = 5

                Rs 1 : R2 + Rp 1 + R6 + R7 = 10 + 5 + 10 + 10 = 35

                Rp 2 : 1/Rs 1 + 1/R3 = 1/35 + 1/10 = 2/70 + 7/70 = 9/70 = 70/9 = 7,8

                Rs 2 : Rp 2 + R1 = 7,8 + 10 = 17,8

                I/Arus : V/R = 10,7/17,8 = 0,6 A

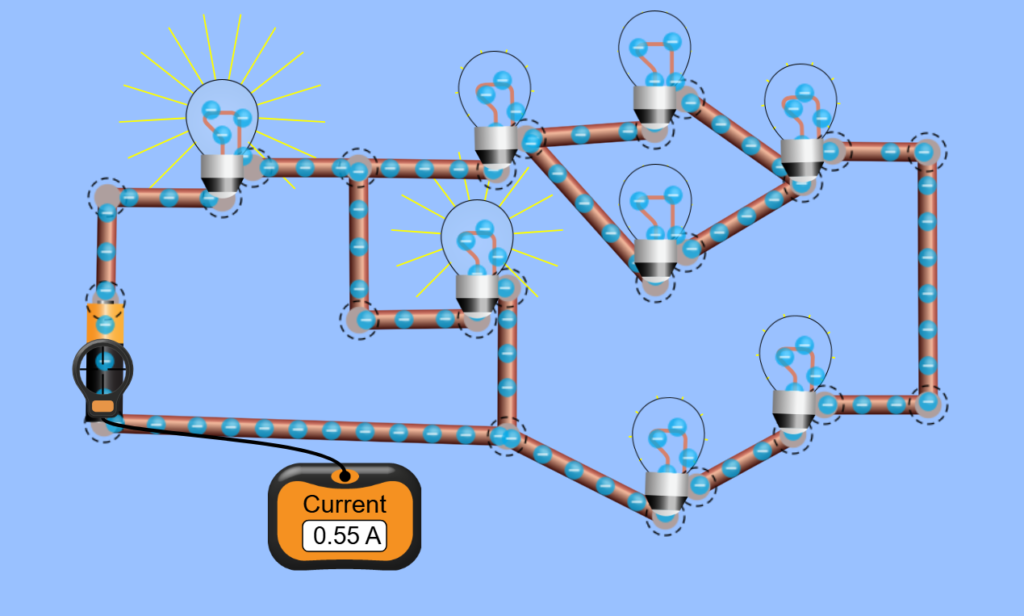

✿ R total = Rp 1 : 1/R4 + 1/R5 = 1/10 + 1/10 = 2/10 = 10/2 = 5

                Rs 1 : Rp 1 + R6 + R7 + R8 + R3 = 5 + 10 + 10 + 10 + 10 = 45

                Rp 2 : 1/Rs 1 + 1/R2 = 1/45 + 1/10 = 2/90 + 9/90 = 11/90 = 90/11 = 8,18

                Rs 2 : R 1 + Rp 2 = 10 + 8,18 = 18,18

                I/Arus : V/R = 10/18.18 = 0,55 A

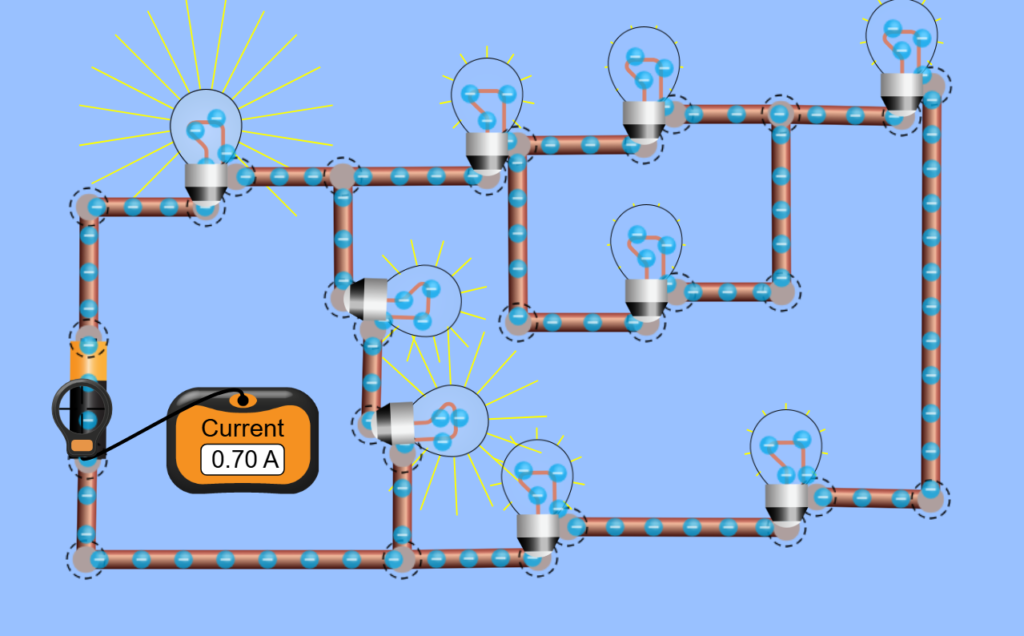

✿ R total = Rp 1 : 1/R5 + 1/R6 = 1/10 + 1/10 = 2/10 = 10/2 = 5

                    Rs 1 : R2 + Rp 1 + R7 + R8 + R9 = 10 + 5 + 5 + 5 + 10 = 35

                    Rs 2 : R3 + R4 = 3,8 + 10 = 13,8

                    Rp 2 : 1/Rs 1 + 1/Rs 2 = 1/35 + 1/13,8 = 69/2415 + 175/2415 = 244/2415 = 2415/244 = 9,8

                    Rs 3 : R1 + Rp 2 = 10 + 9,8 = 19,8

                    I/Arus : V/R = 14/19,8 = 0,70 A

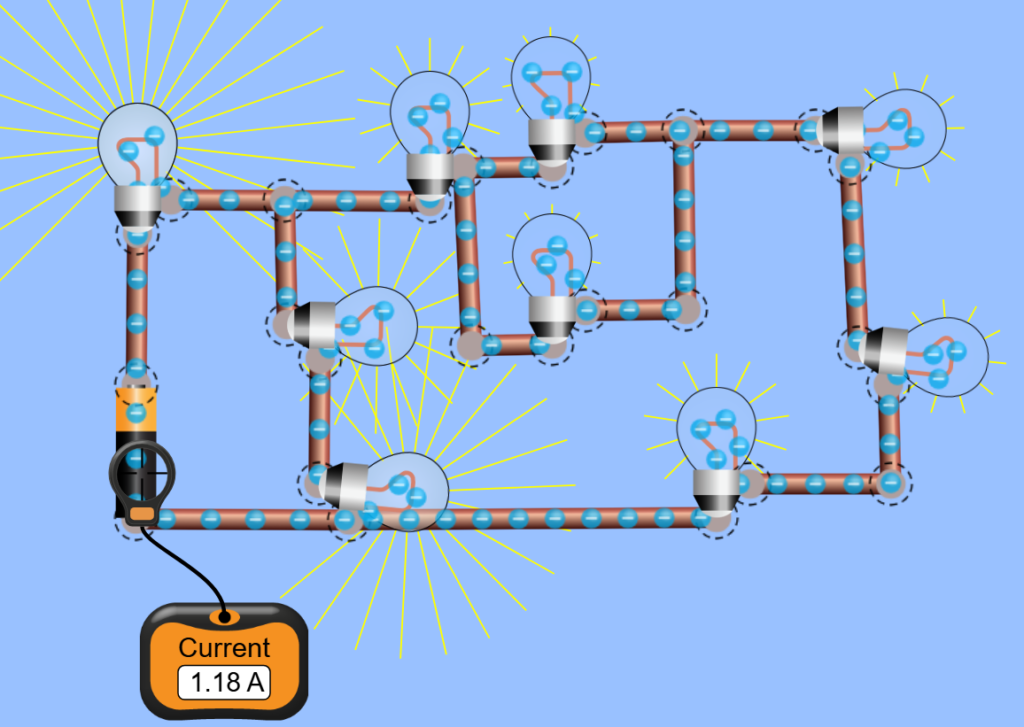

✿ R total = Rp 1 : 1/R5 + 1/R6 = 1/10 + 1/10 = 2/10 = 10/2 = 5

                    Rs 1 : R2 + Rp 1 + R7 + R8 + R9 = 10 + 5 + 5 + 5 + 10 = 35

                    Rs 2 : R3 + R4 = 3,8 + 10 = 13,8

                    Rp 2 : 1/Rs 1 + 1/Rs 2 = 1/35 + 1/13,8 = 69/2415 + 175/2415 = 244/2415 = 2415/244 = 9,8

                    Rs 3 : R1 + Rp 2 = 10 + 9,8 = 19,8

                    I/Arus : V/R = 23,4/ 19,8 = 1,18 A

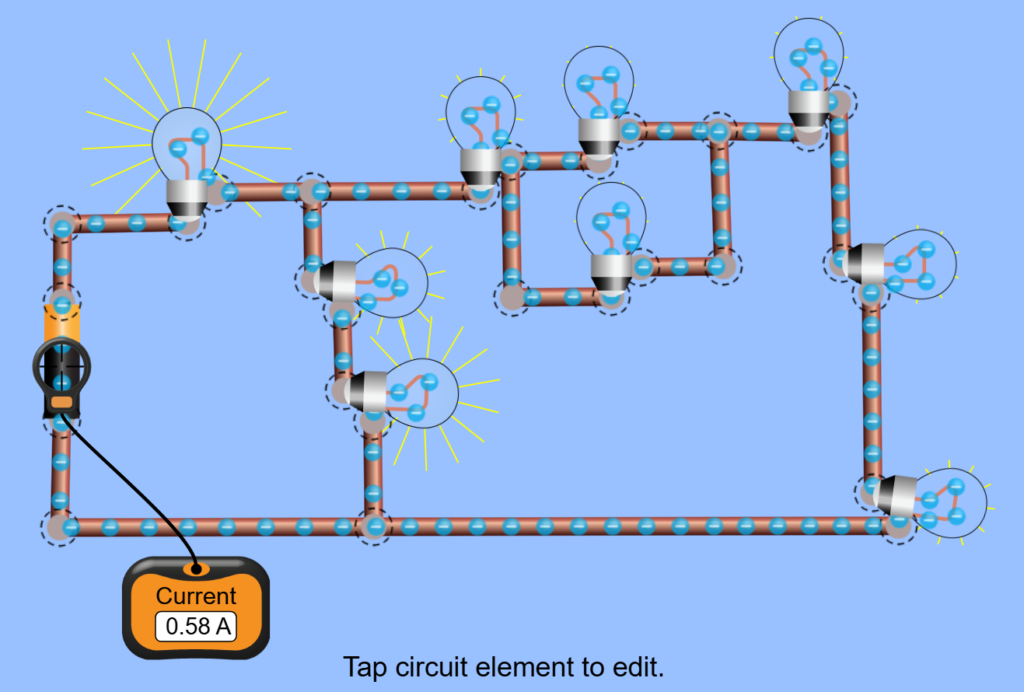

✿ R total = Rp 1 : 1/R5 + 1/R6 = 1/10 + 1/10 = 2/10 = 10/2 = 5

                    Rs 1 : R2 + Rp 1 + R7 + R8 + R9 = 10 + 5 + 5 + 5 + 10 = 35

                    Rs 2 : R3 + R4 = 3,8 + 10 = 13,8

                    Rp 2 : 1/Rs 1 + 1/Rs 2 = 1/35 + 1/13,8 = 69/2415 + 175/2415 = 244/2415 = 2415/244 = 9,8

                    Rs 3 : R1 + Rp 2 = 10 + 9,8 = 19,8

                    I/Arus : V/R = 11,6/19,8 = 0,58 A
